變壓吸附PSA制氮機工作原理

一、概述
變壓吸附法屬于物理方法凈化氣體，原理是利用吸附劑對不同氣體的吸附特性使氣體凈化、變壓吸附的操作循環是在二個不同壓力條件下進行，在高壓下吸附混合氣體中的雜質，低壓下解吸，這中間沒有溫度變化，因此過程不需要熱量，與其它需要供熱的方法相比設備裝置比較簡單，但變壓吸附的缺點是放空與吹凈時有效氣體的損失大．

二、變壓吸附制氮裝置工作原理
變壓吸附制氮裝置，是一種新型的空氣分離設備，以壓縮空氣為原料，碳分子篩為吸附劑，采用變壓吸附流程，在常溫低壓下，利用空氣中的氧氣和氮?dú)庠谔挤肿雍Y中的擴散速率不同，把氧氣和氮?dú)饧右苑蛛x。

三、工藝流程
變壓吸了會制氮裝置工藝流程是用在常溫下變壓吸附法。變壓吸附為無熱源的吸附分離過程，碳分子篩對吸附組分（主要是氧分子）的吸附容量因其分壓升高而增加，因其分壓的下降而減少。這樣，碳分子篩在加壓時吸附，減壓時解吸，放出被吸附的部分，使碳分子篩再生，形成循環操作。
變壓吸附過程，循環過程包括：吸附、均壓、降壓、釋放、沖洗、然后再充壓、吸附……形成循環操作過程。

四、工作原理

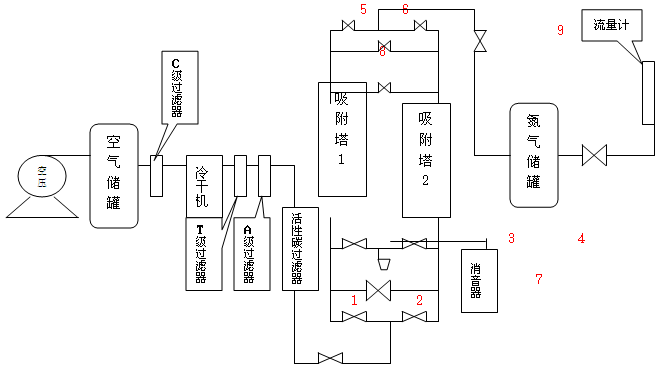

空壓機產生高壓空氣(0.05MPa~0.8MPa)經過空氣儲氣罐緩沖→C級過濾器（主要過濾壓縮空氣中的水分）→冷干機干燥除水→T級過濾器（主要過濾壓縮空氣中的水和油）→A級過濾器（主要過濾壓縮空氣中的油）→活性碳過濾器（過濾油）→吸附塔1（進入吸附塔的壓縮空氣是經PLC編程器控制1、2、3、4、5、6、7、8、9氣動閥的關、閉來實現氣體的流向、吸附塔的加壓吸附、減壓解吸的過程）→吸附塔2→氮?dú)鈨夤?rarr;流量計→倉房。
